特點:
此設備適用于爐后AOI的NG及OK產品的做區分收板作用
1. 采用松下PLC可編程控制系統,觸摸屏操作,簡單易懂.
2. 獨特的模塊結構設計,三色預警燈指示工作
3. 特殊的信號處理方式,能準確及時無誤的分辨上位機給出的NG或OK信號.
4. 多點夾緊設計,確保每次換框的同復性.
5. 獨特設計的推板結構,性能穩定可靠不推壞板.
6. 自帶平移機構,分別將NG和OK產品收入不同的料框,每個料框儲存50片板
7. 具有自動檢測故障,觸摸屏顯示故障IO點功能,簡單明了.
8. 升降平臺選用進口絲桿,平順、穩定、耐磨.
9. 采用德國進口拖鏈電纜,耐折、耐磨.
10. 兼容的SMEWA接口.
技術參數:
1. 傳輸高度:900±30mm
2. 步距選擇:10.20.30.40mm或客戶指定
3. 料框數量:上 1個;下 1個
4. 料箱更換時間:約30秒或客戶指定
5. 導軌固定方式:前固定或客戶指定
6. 傳輸方向:從左往右或從右往左可選
7. 電源及功率:230V交流;單相最大250伏安
8. 氣壓及氣流量:4-6bar ,最多10升/分鐘
選項:
1. 料框的存放數量
2. 全部安全防護
3. 自動調節寬度功能
4. 其他可按客戶要求定制
|
機器型號 |
基板尺寸(長*寬;毫米) |
料箱尺寸 (長*寬*高;毫米) |
機器外形尺寸 (長*寬*高;毫米) |
機身重量(公斤) |
|

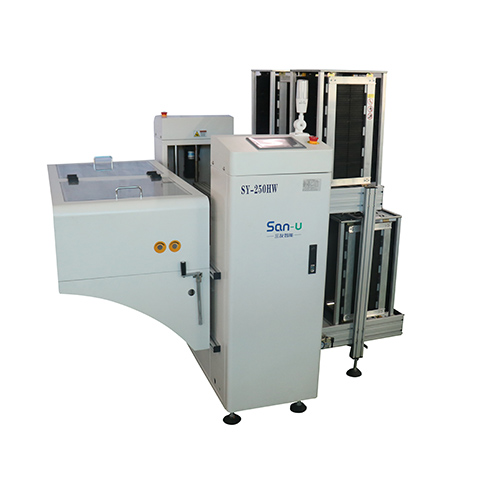

SY-250HW |
50*50～330*250(mm) |
355*320*563mm |
1750*1500*1600(mm) |
260 |
|
SY-330HW |
50*50～445*330(mm) |
460*400*563mm |
2000*1600*1600(mm) |
290 |
|
SY-390HW |
50*50～530*390(mm) |
535*460*563mm |
2200*1750*1600(mm) |
320 |
|
SY-460HW |
50*50～530*460(mm) |
535*530*563mm |
2200*1900*1600(mm) |
350 |
